Split d'ancre de roche

Description du produit :

Notre gamme Rock Bolt In Tunnel est une solution avancée conçue pour le renforcement des structures de tunnel. Ceux-ci incluent la tige d'ancrage Pipe Seam, qui fournit un soutien solide au niveau des joints des tubes du tunnel, garantissant une structure de tunnel solide et fiable, et la technologie Rock Anchor Split, qui fournit un soutien durable au niveau de la face fendue de la roche, améliorant ainsi l'ensemble. sécurité du tunnel. De plus, la technologie Rock Anchor Split offre un support durable sur les surfaces de fendage de roche, améliorant ainsi la sécurité globale du tunnel. Les produits Bolt Rock utilisent les derniers processus et matériaux pour garantir une durabilité et une stabilité exceptionnelles dans un large éventail de conditions rocheuses. En utilisant ces produits innovants, nous sommes en mesure de fournir des solutions de soutènement fiables et efficaces pour les tunnels, garantissant la stabilité à long terme de la structure du tunnel ainsi que la construction et l'exploitation du projet.

Spécification

Détails de l'ancrage à tube fendu

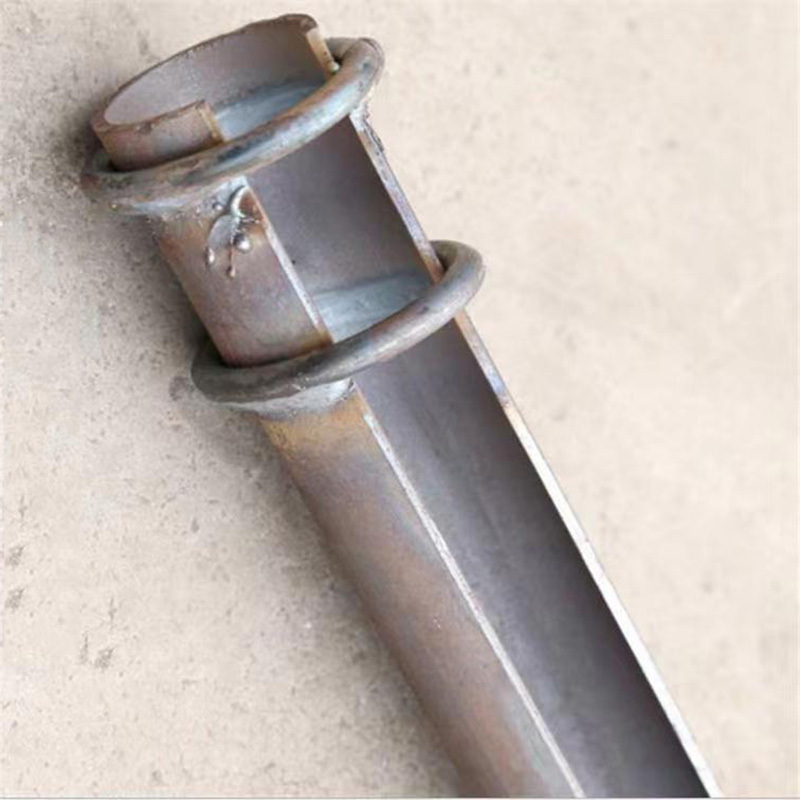

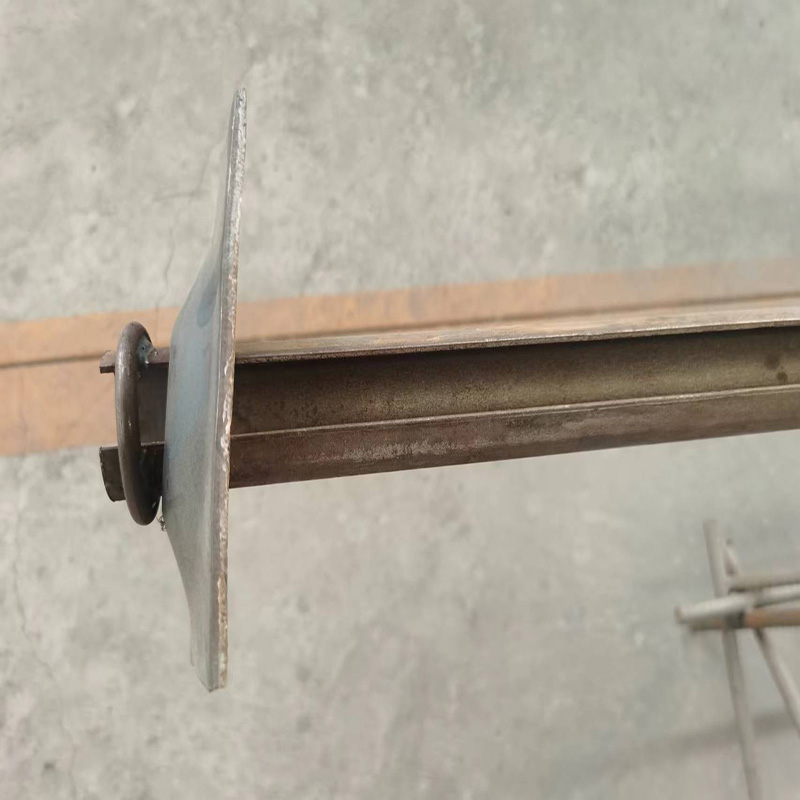

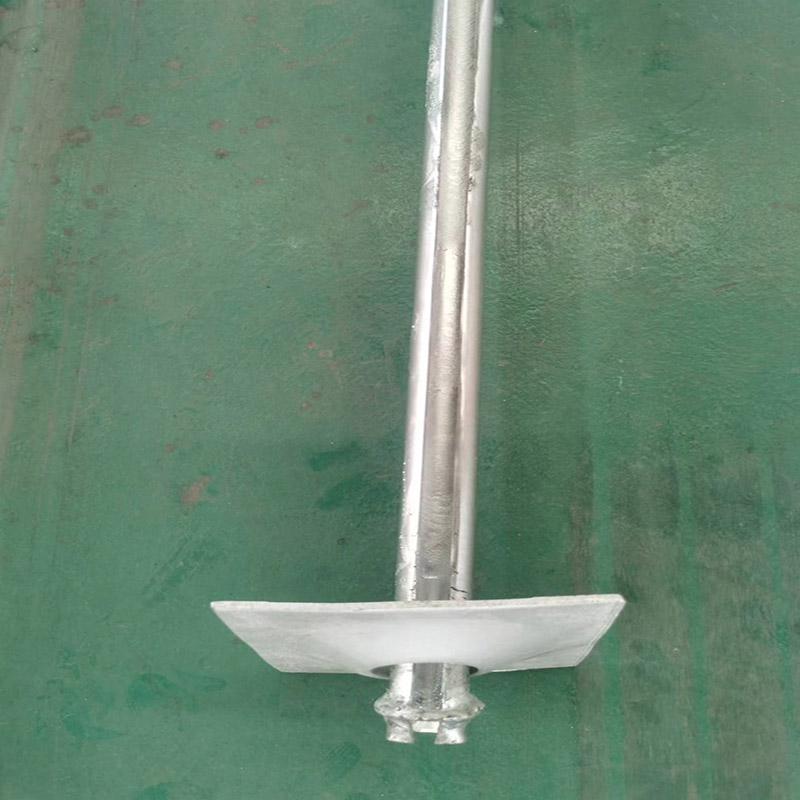

L'ancre à tube fendu est un nouveau type d'ancre avec fonction d'ancrage sur toute la longueur, qui peut renforcer activement la roche environnante. Sa structure est caractérisée par un tube en acier à haute résistance avec des fentes longitudinales, qui peuvent exercer une pression radiale sur la paroi du trou foré et une friction pour empêcher la roche environnante de glisser vers le bas, améliorant ainsi efficacement la stabilité de la roche environnante lors de l'installation. De plus, l'ancre est également équipée de palettes pour fournir une force portante supplémentaire, de sorte que la roche environnante soit dans un état de force à trois voies, réalisant ainsi un support solide pour la couche rocheuse. Dans des conditions de dynamitage, de vibration et autres, l'ancre a une force d'ancrage solide, même si la roche environnante est déplacée, l'ancre peut toujours maintenir la résistance de support, montrant des caractéristiques supérieures à celles de l'ancre à coque montante traditionnelle.

Exigences techniques de la tige d'ancrage en tube cousu :

Tout d’abord, la surface de la tige d’ancrage doit être plate, sans contraintes importantes, ni rouille ni corrosion, etc. La soudure doit être exempte de fissures, de pores et de scories piégées et ne doit pas être brûlée à travers la paroi du tuyau. La palette doit pouvoir se déplacer librement sur la tige, et la position d'interface de la bague de retenue et l'ouverture du tube de couture doivent être mal alignées entre 1700 et 1900 comme étant la meilleure. Deuxièmement, en termes de résistance, la force d'arrachement de la soudure de la bague de retenue ne doit pas être inférieure à 80 kN, la force de traction ultime du corps de la tige doit atteindre ou dépasser 110 kN, la force d'ancrage initiale doit être supérieure ou égale. à 25 kN/m, et la capacité portante de la palette doit atteindre ou dépasser 65 kN. Ces exigences techniques garantissent que les ancrages de tubes à coudre du projet ont une résistance et une stabilité fiables et peuvent soutenir efficacement la structure rocheuse enveloppante.

Précautions pour l'installation de l'ancrage du tube de couture :

1. Avant de charger le rouleau de médicaments d'ancrage, insérez d'abord l'ancre dans le trou pour tester la profondeur de l'œil d'ancrage, pour voir si la profondeur du trou répond aux exigences. Si la profondeur n'est pas suffisante, l'œil doit être repercé. pour répondre aux exigences jusqu'à.

2. Installation : tout d'abord, chargez les rouleaux d'ancrage dans l'œil selon la quantité spécifiée (utilisez 2 rouleaux), puis insérez la tige d'ancrage. A ce moment, installez le manchon de connexion, insérez l'ancre à vent, démarrez la rotation de l'ancre à vent, avancez lentement jusqu'au bas de l'œil, remuez 20 secondes, arrêtez de percer, retirez l'ancre à vent, attendez 5 minutes avant de retirer le manchon de connexion. . 20min plus tard, posez la palette, serrez l'écrou avec une clé.

3, la palette doit être fermement fixée à la paroi rocheuse. Si la paroi rocheuse n'est pas plate, utilisez d'abord une hache pour la niveler, puis installez-la.

4. Sa force d'ancrage ne doit pas être inférieure à 50KN/racine.

L'activité principale de l'entreprise

Tiges d'ancrage : ancrage à fente ouverte Stabilisateur à friction de roche Ancrage pour tube à fente MF43 Ancrage pour tube à fente MF40 Ancrage pour tube à fente MF33
