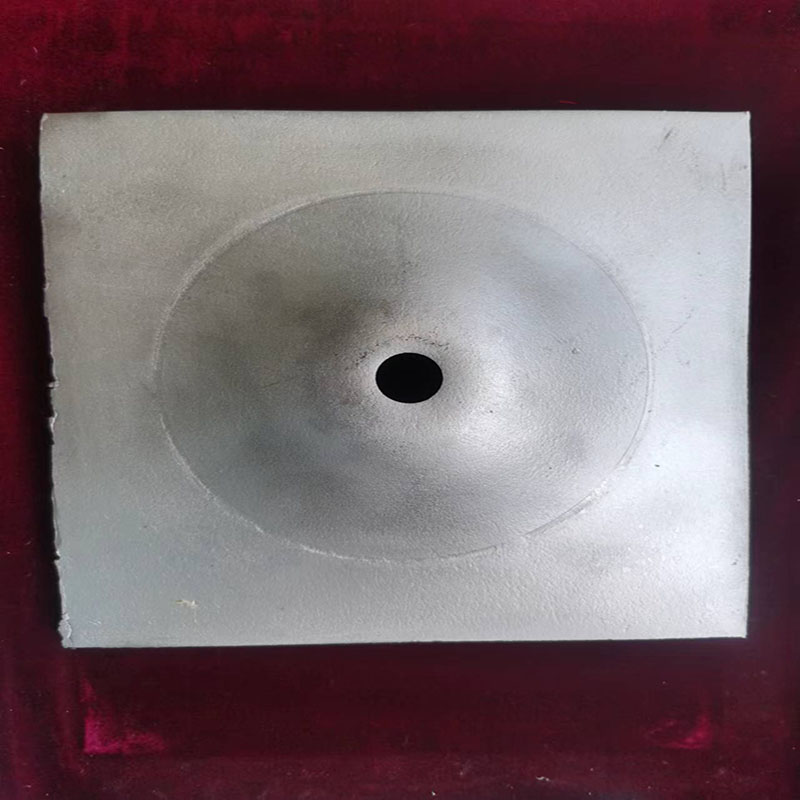

Plaque d'ancrage Q235
Avantages :
Les plaques d'ancrage minières présentent des avantages considérables pour les projets de soutènement. Grâce à leur conception symétrique bidirectionnelle, les boulons d'ancrage gauche et droit offrent une force d'ancrage équilibrée pour garantir la stabilité de la formation rocheuse. Fabriqué en acier Q235 de haute qualité, le support pour plaques d'ancrage Q235 convient à toutes les conditions géologiques complexes et offre une ténacité et une résistance à la déformation élevées. Renforcé, le support est plus résistant aux charges, résiste efficacement aux impacts et prolonge la durée de vie du support. Ces trois éléments contribuent à améliorer considérablement la sécurité des mines et l'efficacité de la construction, ce qui en fait la solution privilégiée pour le soutènement des tunnels modernes.
Description:

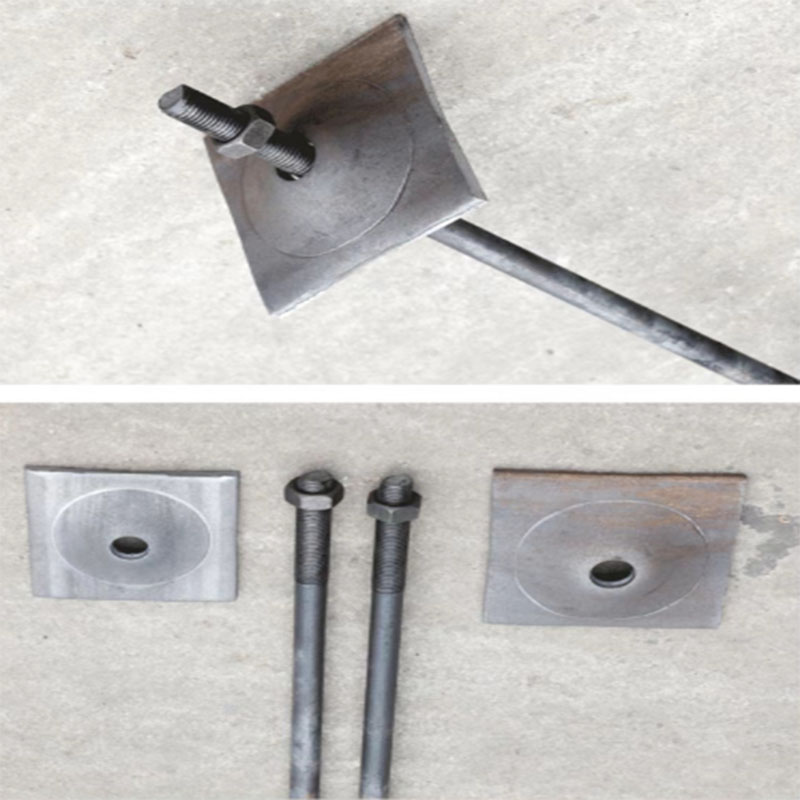

La plaque d'ancrage minière est un composant essentiel utilisé pour le soutènement des mines de charbon, des mines de métaux et des tunnels. Associée à des ancrages, elle renforce efficacement la roche environnante et prévient les effondrements et les déformations. Elle est principalement composée de plaques d'ancrage Q235 et de plaques d'ancrage haute résistance pour répondre aux différentes exigences des projets.
La plaque d'ancrage Q235 est fabriquée en acier Q235 à faible teneur en carbone. Elle présente une bonne plasticité et de bonnes performances de soudage. Elle est adaptée aux conditions géologiques générales des projets de soutènement. Économique, elle est largement utilisée dans les environnements à faibles et moyennes contraintes. La plaque d'ancrage haute résistance est fabriquée en acier allié haute résistance ou en acier haute qualité traité thermiquement. Elle offre une résistance à la traction et aux chocs supérieure. Elle est adaptée aux mines profondes, aux couches rocheuses à fortes contraintes et à d'autres conditions de travail difficiles, pour garantir un soutien stable et durable.
La plaque d'ancrage minière présente une conception structurelle judicieuse et une installation facile, ce qui permet de répartir efficacement la force des tiges d'ancrage et d'améliorer la fiabilité du système de support global. Grâce à son applicabilité économique et à ses excellentes performances, la plaque d'ancrage Q235 offre des solutions de support sûres et efficaces pour les mines et les projets souterrains.
Spécifications et paramètres :
Taille de la palette (mm) |
portant capacité (kn) (kn) |
Palette Taille (mm) |
portant capacité (kn) |
note |
120x120x5 |
≧100 |
200x200x10 |
≧360 |
Partiel caractéristiques |
120x120x6 |
≧115 |
200x200×12 |
≧420 |
|
120x120x8 |
≧130 |
250x250×8 |
≧320 |
|
150x150×5 |
≧135 |
250x250x10 |
≧400 |
|
150x150x6 |
≧170 |
250×250x12 |
≧440 |
|
150x150x8 |
≧230 |
300x300x10 |
≧420 |
|
150x150x10 |
≧290 |
300x300x12 |
≧480 |
|
120x120x10 |
≧260 |
300x300x14 |
≧520 |
Description détaillée de la palette d'ancrage pour mine de charbon :
1. Matériau de la palette d'ancrage papillon : acier au carbone Q235A3.
2. Méthode de production de palettes d'ancrage : cisaillement, poinçonnage, poinçonnage pour fabriquer des palettes d'ancrage.
3. Spécifications principales du plateau d'ancrage : 120*120*6 120*120*8 120*120*10 150*150*10 150*150*8 140*140*10 140*140*8
4. Normes de mise en œuvre des palettes d'ancrage : palette d'ancrage de mine de charbon, palette d'ancrage de minerai de fer, palette d'ancrage standard nationale, palette d'ancrage non standard.
5. Épaisseur de la palette d'ancrage : 5,5 à 6 mm, 7,5 à 8 mm, 9,5 à 10 mm, 11,5 à 12.

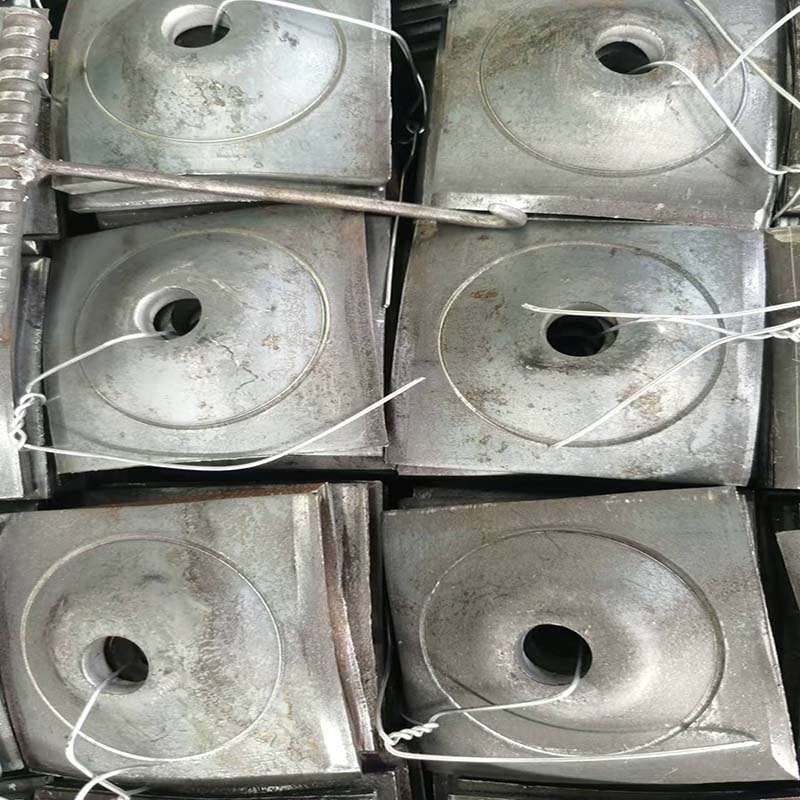

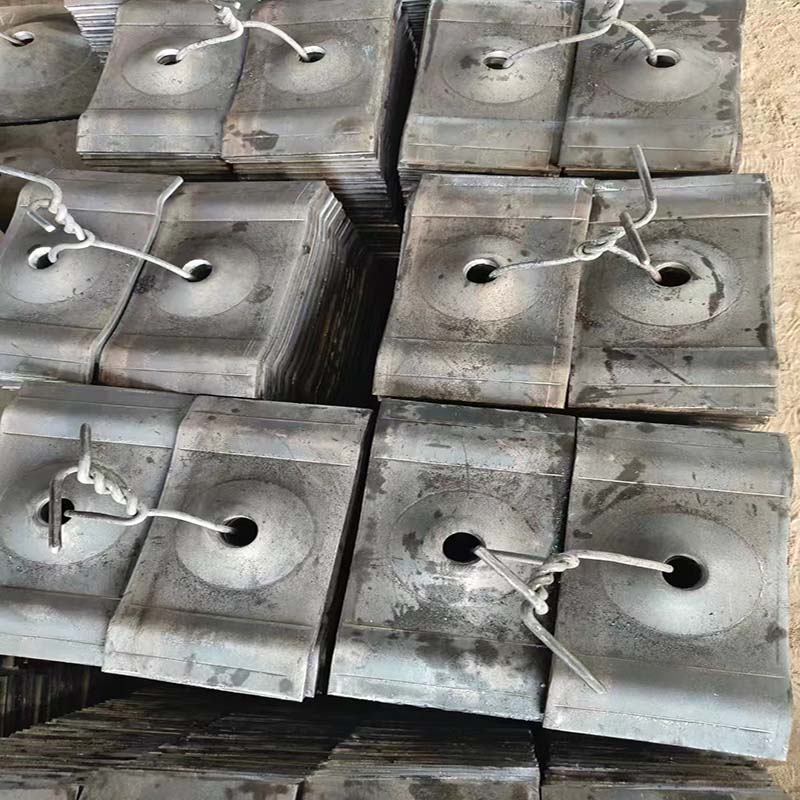

6. Type de palette d'ancrage : palette d'ancrage ronde, palette d'ancrage carrée, palette d'ancrage papillon.
7. Performances et avantages de la palette d'ancrage : adoption d'une plaque à haute résistance ; adoption d'une conception de forme spéciale avec un bon effet de force ; léger et facile à installer ; amélioration de l'effet de contrôle de surface.
8. Utilisation du produit de palette d'ancrage : la palette d'ancrage est principalement utilisée pour la protection des gangs et la protection des toits.
Avantages :
Adoption de plaques à haute résistance ;
Adopter une conception de forme spéciale avec un bon effet de contrainte ;
Léger et facile à installer ;
Améliorer l'effet de contrôle de surface ;
Amélioration de l'état de contrainte interne de la palette d'ancrage ;
Bénéficiant des avantages d'une capacité portante élevée ;
Économie de matériel ;
